Схемы эвакуации при пожаре

Работаем по всей России

Внутреннее оформление

Бесплатный замер

при заказе внутреннего оформления

Выберите продукцию


Закажите план эвакуации

от 1880 р.

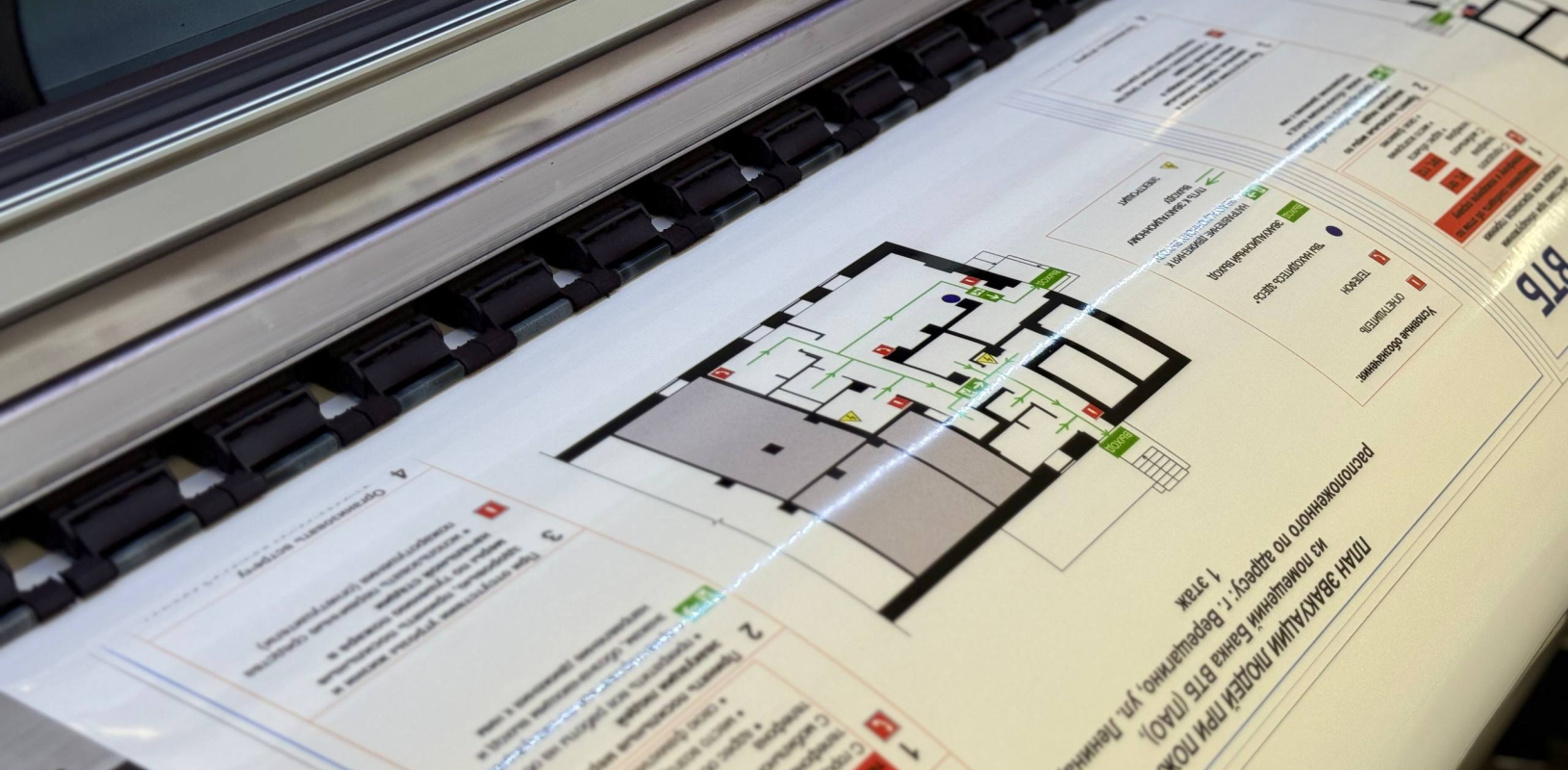

Изготовим схему эвакуации согласно ГОСТ:

  • печать на сертифицированной фотолюминисцентной пленке с длительностью свечения в темноте до 24 часов (ГОСТ Р 12.2.143-2009).
  • Изготавливаем по готовому файлу с планом помещения или разрабатываем макет на заказ по предоставленному Вами плану БТИ.
  • Выедем на место и произведем замеры помещения для составления макета.

Так же мы изготавливаем:

  • эвакуационные знаки и указатели пожарной безопасности (выход, лестница, пути направления движения, пожарный гидрант и огнетушитель);
  • информационные стенды по пожарной безопасности;
  • таблички класса пожароопасности помещений.

Рассчитайте стоимость любого количества планов эвакуации!

Доставка по г. Кирову бесплатно при заказе от 3000 руб.

Насносим защитную ламинацию от царапини выцветания

Ламинируем для защиты от выцветания и царапин

Фабричное качествоизделий

Высокое качество изделий и сертифицированные материалы

Доставим и смонтируем с гарантией

Доставка и монтаж с гарантией

Высокая чёткость печати

Печатаем на немецком оборудовании


Внутреннее оформление

Зачем нужен план эвакуации при пожаре?

Данный план – это документ, в котором указываются эвакуационные пути и выходы, в нем установлены правила поведения людей, порядок и последовательность действий обслуживающего персонала на объекте в случае пожара.

В любой частной или государственной организации просто обязаны быть составленные по ГОСТу схемы эвакуации при пожаре. Они размещаются в местах массового пребывания людей, на офисных и производственных этажах для 10 и более человек.

Цели и задачи плана эвакуации.

Основная задача плана состоит в том, чтобы эвакуировать людей из здания, в котором случился пожар. Но не стоит забыть о других не менее важных целях:

  • обозначить эвакуационные пути для самостоятельного выхода людей из помещений при чрезвычайной ситуации;
  • указать на расположение средств оповещения и противопожарного оборудования;
  • напомнить о действиях, которые необходимо предпринимать в первую очередь при обнаружении очага возгорания;
  • проводить систематический инструктаж и обучение персонала правилам поведения при пожаре;
  • проводить аварийно-спасательные работы во время пожара.

Какие бывают категории планов?

Существует несколько видов планов. Все они должны быть составлены в соответствии с требованиями пожарной безопасности по ГОСТ Р 12.2.143-2009:

  • секционный;
  • этажный;
  • локальный;
  • сводный (общий).

Секционный план эвакуации.

Их используют для этажей с площадью свыше 1 тыс. м2, на которых есть несколько не связанных друг с другом выходов. Также для помещений, где имеются турникеты и установлены нестандартные двери. Для сложных, запутанных и протяженных путей. Формат А2.

Локальный план эвакуации.

Разрабатывается для отдельных помещений (номер в гостинице, офисы, магазины в ТЦ, больничная палата и т.д).

Этажный план эвакуации.

Разрабатывается для каждого этажа с указанием в графической части номера этажа. Чертится на формате А3.

Сводный (общий) план эвакуации.

Для него составляется схема эвакуации для всего объекта, при этом используются вторые экземпляры секционных и этажных планов. Он не вывешивается, а хранится у дежурного или администратора, чтобы в случае возникновения ЧС мгновенно предоставить пожарной бригаде. Также им пользуются в качестве учебного пособия, когда проводят учения и инструктаж персонала. Нужно учитывать, что при проведении реконструкции или перепланировке здания в план вносятся соответствующие изменения.

Требования ГОСТ плана эвакуации.

По ГОСТ план состоит из двух частей:

  1. графической.
  2. Здесь должна быть размещена планировка здания, где указываются:

    • пути эвакуации;
    • аварийные выходы;
    • эвакуационные выходы;
    • места размещения плана;
    • места размещения спасательных средств
    • места размещения средство противопожарной безопасности

    Цвет фона – белый, также допустимы желтоватые оттенки.

    Размер графических обозначений согласно ГОСТ Р 12.4.026-2015 в едином масштабе на одном плане – не меньше 8 мм.

    Основные маршруты обозначаются зеленой сплошной линией, дополнительные – пунктирной линией. Толщина от 2 мм.

  3. текстовой.
    • Способы оповещения на объекте о возникновении ЧП;
    • Последовательность эвакуации;
    • Алгоритм действий и обязанности людей при вызове пожарных, скорой помощи и др.;
    • Порядок отключения установок и систем пожарной автоматики ручным способом.

    Все символы и знаки в плане должны иметь смысловые пояснения.

    Параметры для этажных и секционных планов – 400х600 мм, для локальных – 300х400 мм.

Печатаются планы на бумаге, которую покрывают фотолюминесцентной пленкой. Это является обязательным условием, так как изделия должны быть хорошо видны в темноте и при сильном задымлении помещения. Изготовленные планы эвакуации фотолюминесцентные должны быть устойчивы к солнечному воздействию и перепаду температур внутри помещения.

Почему стоит заказать план эвакуации в РПК «Торнадо»?

В компании «Торнадо» вы можете заказать пожарный план, отвечающий всем техническим требованиям и ГОСТу.

На основе готового плана помещения мы изготовим макет на заказ. Если вдруг у вас его нет, то наши специалисты приедут на замер помещения. На основе этих данных мы разработаем макет. Перед заказом можно рассчитать стоимость плана эвакуации. В своей работе мы используем только качественные материалы, а печать плана эвакуации производим на современном немецком оборудовании.

Помимо плана эвакуации вы также можете заказать информационный стенд по пожарной безопасности.
